У многих старых авто ломаются замки зажигания, я предлагаю маленькую схему, которая заменит вышедший из строя замок.

Управление 1 кнопкой "старт-стоп". Принцип работы:
при нажатии на кнопку устройство включает зажигание "ign 1", затем стартер на 0.8 сек, после того, как двигатель завёлся, проверяется давление в системе смазки, и  если всё нормально, включаются остальные потребители "ign 2". При повторном нажатии на кнопку всё выключается. В случае пропадания давления "двигатель заглох" система сама отключит всех потребителей.

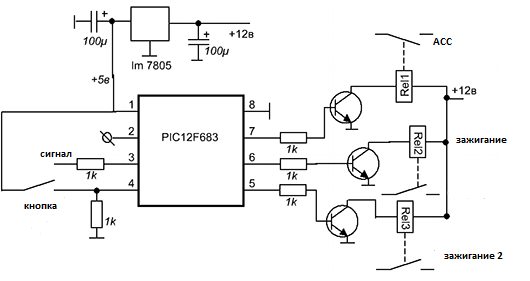

Схема реализации кнопки старт-стоп для автомобиля

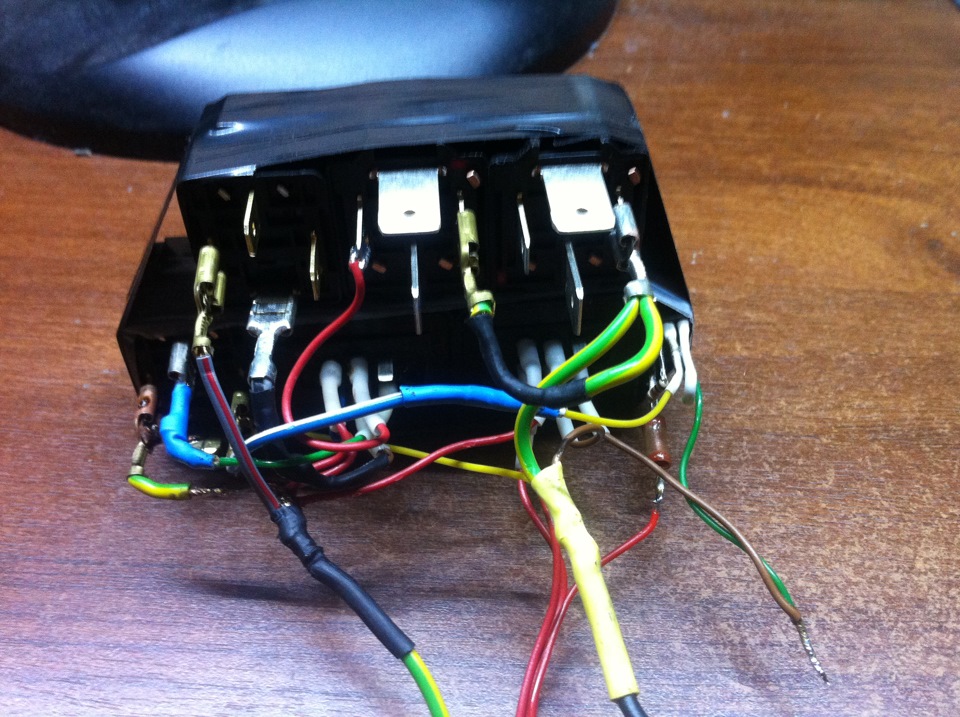

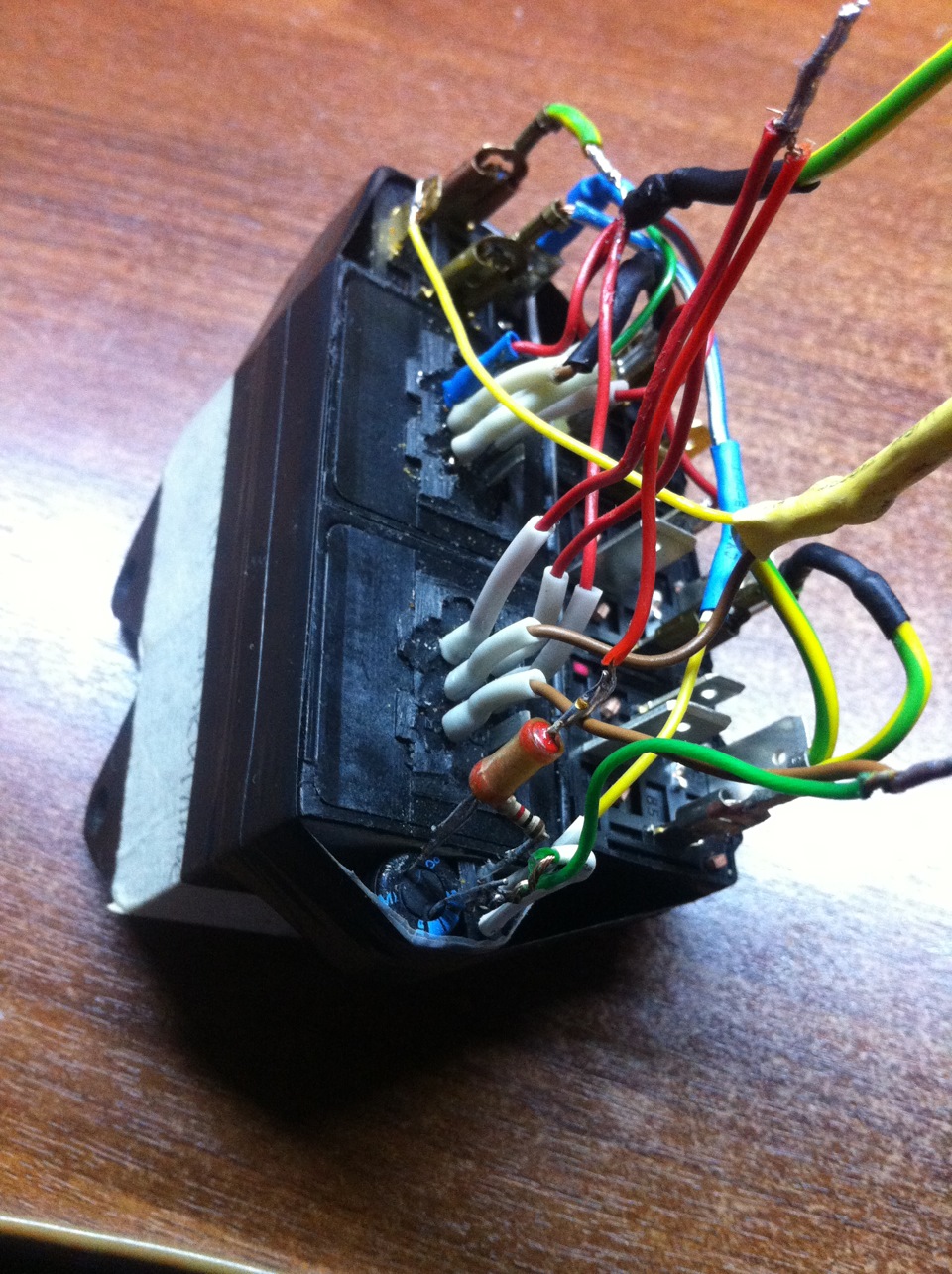

Устройство собрано на одном микроконтроллере PIC12F683

Транзисторы любые NPN структуры, КТ315 и др. Я применил C945.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот МК PIC 8-бит

PIC12F683

1 В блокнот Линейный регулятор

LM7805CT

1 В блокнот Биполярный транзистор

C945

3 Любые NPN структуры В блокнот Электролитический конденсатор 100 мкФ 1 В блокнот Резистор

1 кОм

5 В блокнот Реле 12В автомобильные 3 В блокнот Добавить все

Прикрепленные файлы:

Теги:


Источник: http://cxem.net/avto/electronics/4-140.php
