Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

1:953

Закупился самым необходимым, а именно - купил в оптовой компании всякие светодиоды 5мм-ые (белые, красные и желтые).

1:1165

Также закал с Украины задние тонированные фонари (без квадратиков по середине), передние стекла для поворотников и реле поворотов за одно. В Ебурге не мог такие фонари (наверно плохо искал), а хотел именно, чтобы фонари были черные, т.к. если ставить цветные, то цвет свечения от светодиодов будет искажаться.
Сначала, думал сделать фонари следующим образом: просверлить в рассеивателях отверстия диаметром 5мм и в них вклеить светодиоды, так как хотел, чтобы фары светили именно точками, а не рассеивались по всей фаре. Но поэкспериментировав, понял, что это задача не из легких, так как, во-первых, очень трудно просверлить дырки, чтобы они были ровные по всей фаре, во-вторых нужно сверлить очень аккуратно, так как пластмасса очень хрупкая. В итоге отбросил я эту идею.

1:2568



1:9

Потом решил пойти другим путем с помощью монтажных плат и изоленты. Чтобы свет от диодов как можно меньше рассеивался, я их обклеил черной изолентой. Пришлось, конечно, немного помучить себя кропотливой работой, но результат, того стоит. Из монтажных плат выпилил платы по размеру фонарей, а светодиоды припаивал к платам, так, чтобы светодиоды были вплотную к стеклу. Так же пришлось немного подпиливать сами фонари, чтобы туда влезли монтажные платы. В итоге получилось то, чего хотел.
К каждому светодиоду припаял резистор на 1кОм 0,125Вт, ток получился около 10мА в зависимости от цвета светодиода, т.к. на них падает разное напряжение.

1:1170

Передние подфарники делал таким же образом. Так же пришлось затонировать стекла черным лаком.

1:1346

Сейчас доделываю схемы стабилизатора напряжения, плавного включения и выключения светодиодов и реле поворотников.

1:1562

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

2:2069

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

3:506

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

4:1013

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

5:1520

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

6:2027

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

7:506

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

8:1013

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

9:1520

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

10:2027

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

11:506

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

12:1013

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

13:1520

Доделал фонари, а точнее установил их на машину.

13:1686

Установка светодиодов в фонари ВАЗ 2101

14:2193

Установка светодиодов в фонари ВАЗ 2101

15:506

Спаял схемку с помощью которой регулируется яркость габаритов и стоп-сигнала. Так же сделал плавное включение и выключение габаритов.

15:756

Вот схема, может кому пригодится.

15:820

Установка светодиодов в фонари ВАЗ 2101

16:1325

Схема регулировки яркости габариты/стоп-сигнал

16:1416

Светодиодные фонари стопы и габариты ВАЗ 2107

17:1923

Готовая схема

17:1952

Припаял провода, сделал разъемчики.

17:2021

Установка светодиодов в фонари ВАЗ 2101

18:506

Установка светодиодов в фонари ВАЗ 2101

19:1013

Установка светодиодов в фонари ВАЗ 2101

20:1520

Установка светодиодов в фонари ВАЗ 2101

21:2027

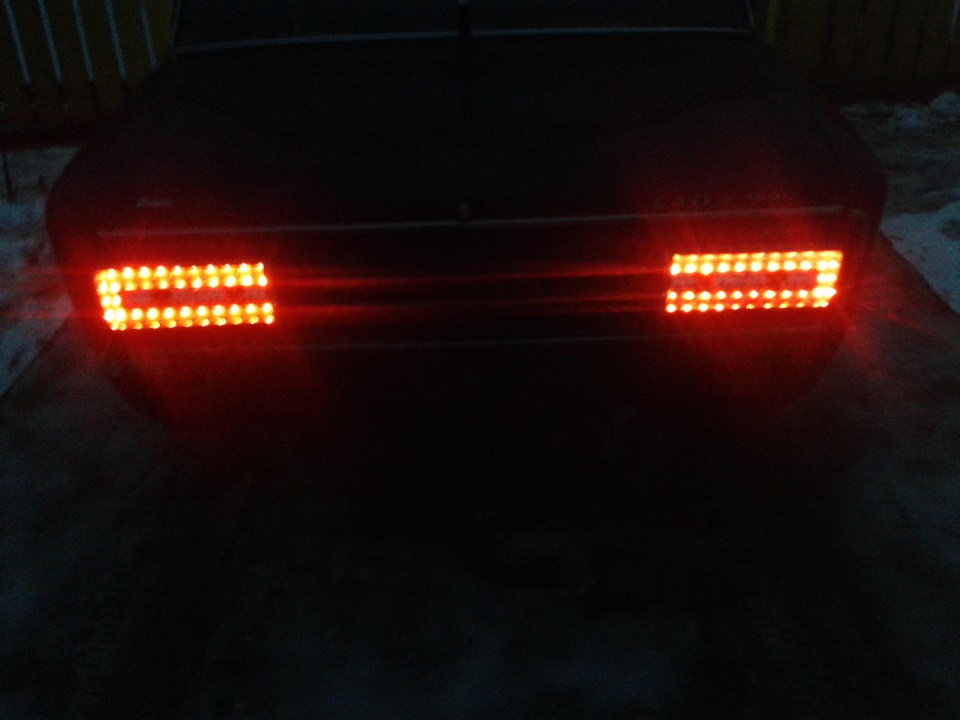

Ну и вот собственно результат работы. Днем фонари видно достаточно хорошо, а ночью тем более. Включении и выключение габаритов синхронизировал с подсветкой номера.

21:303

Немало, кончено, пришлось поковыряться с фонарями, но оно того стоит)

21:432

Установка светодиодов в фонари ВАЗ 2101

22:939

Установка светодиодов в фонари ВАЗ 2101

23:1446

Установка светодиодов в фонари ВАЗ 2101

24:1953

Установка светодиодов в фонари ВАЗ 2101

25:2460

Установка светодиодов в фонари ВАЗ 2101

26:506

Установка светодиодов в фонари ВАЗ 2101

27:1013

Установка светодиодов в фонари ВАЗ 2101

28:1520

Установка светодиодов в фонари ВАЗ 2101

29:2027

Ну и как всегда видео!

29:42

Решил описать так, как делал я. Может, кому-то понятнее будет моими словами, так как первый раз подобное делал. На фотке еще платы для поворотников, но они не получились поэтому только габариты и стопы.
Итак, для начала закупаемся необходимыми материалами для фонарей.

29:621

Нам потребуется:

29:655

1. Текстолит фольгированный односторонний

29:736

2. smd резисторы на 300 ом и 390 ом (размер 120,6мм),

29:818

3. Светодиоды (красные 10мм).

29:870

Режем текстолит по размеру для фонарей (размер точно не помню, снимайте сами), кстати, резать - ножницами по металлу, пилить -ножовкой гнилой базар.

29:1140

Светодиодные фонари стопы и габариты ВАЗ 2107

30:1645

Примеряем в фару наши заготовочки. Желательно, чтобы текстолит сидел так, чтобы он не двигался и не болтался в фаре. Далее, зачищаем шкуркой (нулевкой) текстолит, обезжириваем ацетон и больше зачищенную часть не трогаем.

30:2049

Светодиодные фонари стопы и габариты ВАЗ 2107

31:504

Далее, печатаем на глянцевой бумаге (можно от журнала) наши печатки плат.

31:640

Светодиодные фонари стопы и габариты ВАЗ 2107

32:1145

Теперь нам нужно перевести печатку на текстолит. Для этого нам нужно проутюжить. Прислоняем печатку к текстолиту (к зашкуренной стороне и утюжим, давим по сильнее и подольше, просто может не полностью отпечататься) и придется делать заново, я переделывал раза 2. Как отутюжили - кидаем ее в воду минут на 15 и после снимаем бумагу под струей воды.

32:1775

Светодиодные фонари стопы и габариты ВАЗ 2107

33:2280

Светодиодные фонари стопы и габариты ВАЗ 2107

34:504

Теперь нужно травить. Рецепт травления: 10г лимонной кислоты, 10г поваренной соли, 100мл перекиси водорода. (10г — одна столовая ложка), Погружаем платы в раствор и травим примерно минут 40-60, как меди не будет на текстолите, так и вынимайте, полощите под водой и стирайте тонер ацетоном.

34:1018

Светодиодные фонари стопы и габариты ВАЗ 2107

35:1523

Светодиодные фонари стопы и габариты ВАЗ 2107

36:2028

Светодиодные фонари стопы и габариты ВАЗ 2107

37:504

Теперь нужно просверлит дырочки для диодов (это самое трудное в этой работе, потому, что диодов 160, а дырок в два раза больше) сверлил 1мм сверлами. Главное, в этом деле не перебить дорожки, а то придется проволоку припаивать дополнительно на место дорожки.
Просверлили, - теперь начитаем лудить. Там все просто. Паяльником и припоем проводите по дорожкам и получается все. Если что в интернете вбейте как лудить, там все ясно понятно доходчиво.
После лужения вставляем светодиоды в дырочки. Главное, не перепутать полярность диодов, как это сделал я из-за чего получилось 2 минуса и один общий плюс. Пришлось плату переделывать капельку. Длинная ножка - катод, покороче анод. Вставляем диоды, припаиваем ножки и откусываем кусачками концы. Осталось припаять резисторы. Одному сделать трудно, если у вас нет фена для пайки. Я, например, вдвоем их припаивал: один держал шлицевой отверткой резистор, другой - припаивал по контуру 390 резисторы внутри 300.

37:2230

Светодиодные фонари стопы и габариты ВАЗ 2107

38:504

Светодиодные фонари стопы и габариты ВАЗ 2107

39:1009

Поделываем для все модулей подобные операции и все наши платы готовы и можно уже подключать. Но можно еще сделать 2 стабилизатора чтобы габариты горели в пол силы, а стопы в полную силу)
Для 1 стабилизатора нам понадобится :
1. Операционный усилитель LT1083(2шт)
2. Резисторы 120 ОМ(2шт)
3. Два подстроечных резистора на 2кОм
4. Диод 1N5819 (3шт)
5. Электролитические конденсаторы на 10микрофарад x 50v (4шт),
но надо-то 2 стабилизатора, поэтому количество элементов в 2ое больше.
Сделал стабилизаторы.

39:1893

Светодиодные фонари стопы и габариты ВАЗ 2107

40:2400

Вот что что получается и как все это выглядит.

40:86

Светодиодные фонари стопы и габариты ВАЗ 2107

41:593

Светодиодные фонари стопы и габариты ВАЗ 2107

42:1100

Теперь в планах поворотники и задний ход, чтоб уж все было диодное сзади.

42:1236

Светодиодные фонари стопы и габариты ВАЗ 2107

43:1741

Светодиодные фонари стопы и габариты ВАЗ 2107

44:2248
